三相電動機正反轉控制接線圖的原理

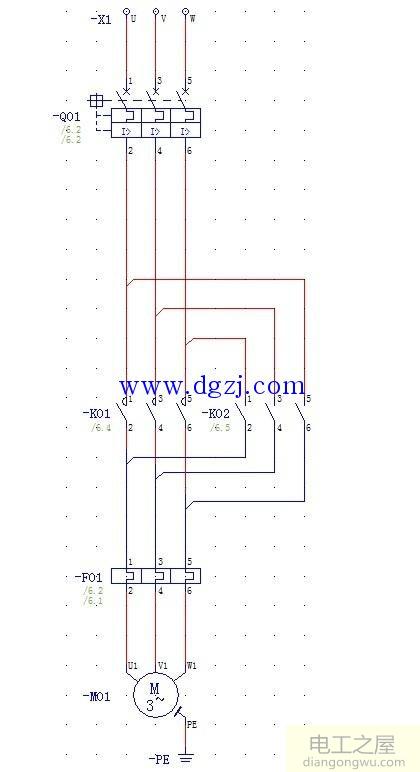

主電路

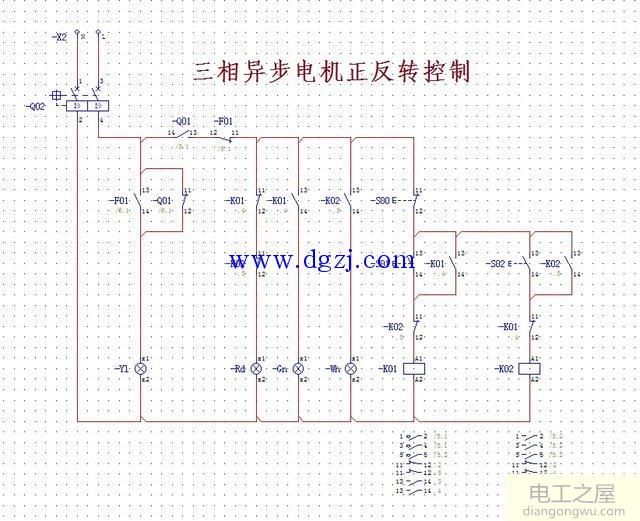

控制回路

與單向旋轉相比，電動機的主電路配有交流接觸器，兩個接觸器分別控制電動機的正向和反向旋轉。該電路的工作原理如下：

1.如果斷路器-Q01和-Q02閉合并且過熱繼電器-F01不起作用，則滿足啟動條件。指示燈Rd（紅色指示燈）亮起，表示電路已準備就緒。

2.按下啟動按鈕-S01時，接觸器-K01線圈通電，它閉合，通過其常開觸點（13,14）設置自鎖，電動機開始在接觸器中運行。前進的方向。在正旋轉指示燈-Gn（綠色指示燈）亮起的同時，接觸器-K01的常閉觸點（11、12）斷開。此時，即使按下反向啟動按鈕-S02，也不會向接觸器-K02的線圈供電，也不會向電動機供電。結果，它被反轉并且是“互鎖”的。

3.按下停止按鈕-S00時，-K01的線圈斷開電源，電機停止。

4.電機停止后按-S02按鈕，接觸器-K02線圈通電并閉合，電機反轉，并且反轉指示器-Wh（白色指示器）打開。出于同樣的原因，互鎖，此時按下-S01時，電動機不會正向旋轉。

5.當電動機正在運行（正向或反向）時，當過熱繼電器-F01由于錯誤而工作或MCB -Q01故障時，觸發(fā)電路并斷開-K01或-K02的線圈電壓。停止電動機旋轉。同時-F01的常開輔助點（13,14）或-Q01的常閉輔助點（11,12）會打開故障指示燈-Yl（黃燈）以告知維護人員問題因為控制回路有故障，請解決。

三相電動機正反轉控制要點：

1.將380V交流電連接到電動機，并隨機選擇兩相，電動機反轉。

2.正向和反向控制應設計為“互鎖”，以防止由于故障而對人員和設備造成損壞。
